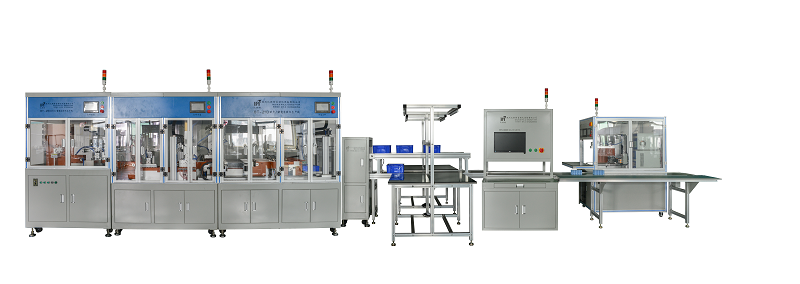

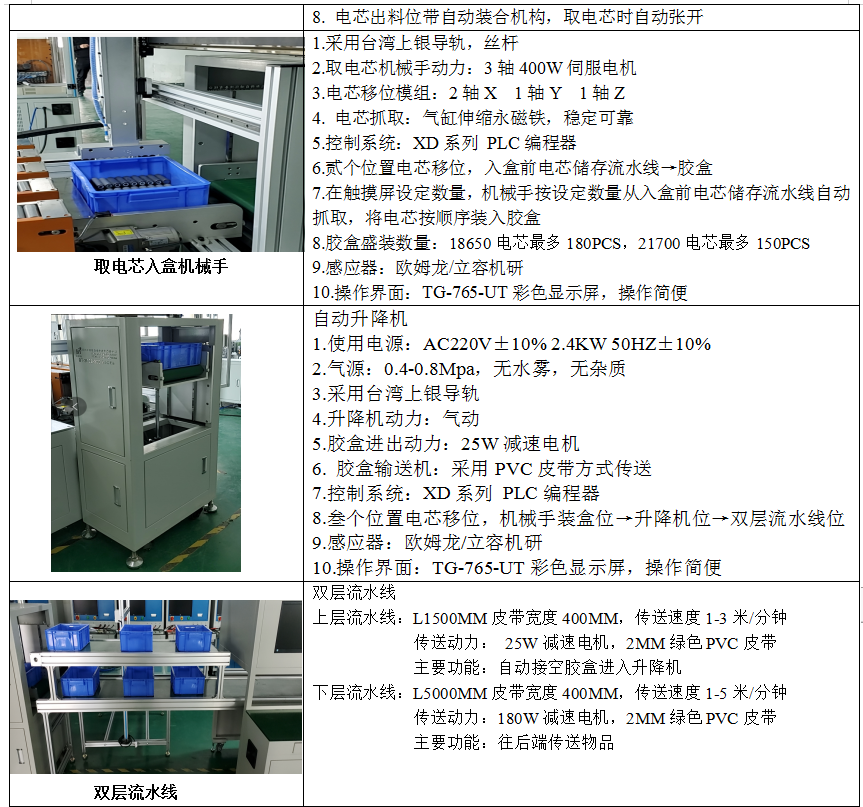

BT-2113B-1821電池組半自動生產線技術參數實物圖

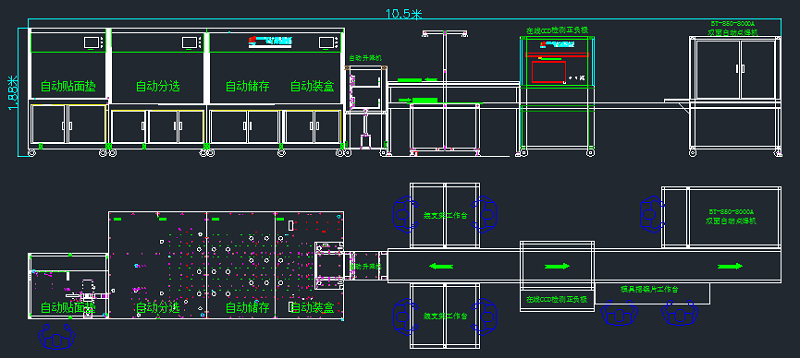

場地布局示意圖
簡介：
一.設備功率： 8KW 220V交流電輸入 50Hz
二.使用氣壓; 0.4-0.8Mpa
三.適合電芯：18650和21700電芯通用

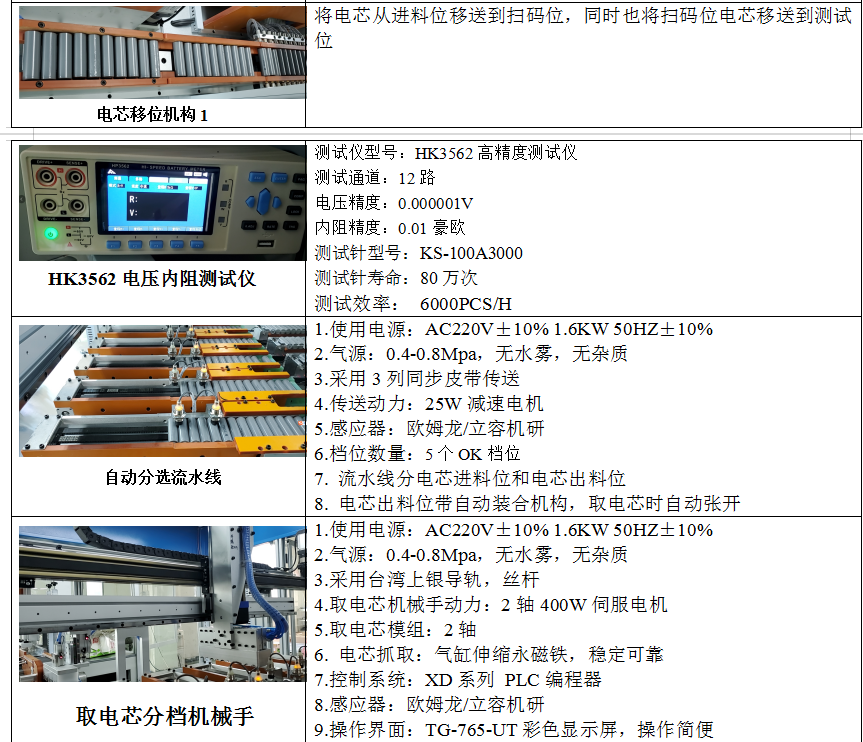

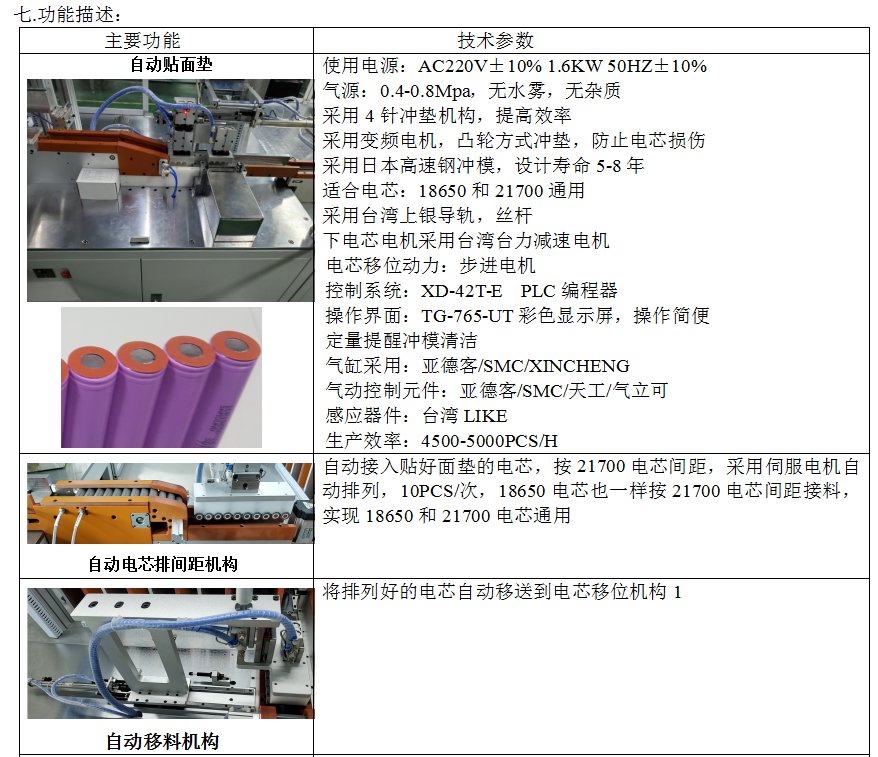

四.主要功能：電芯正極自動貼面墊，自動分選電壓內阻(已預留掃碼位置，后續可增加此功能)，按設定的電芯數量自動裝入對應的膠盒中，人工將電芯入支架，人工鎳片入模具，自動點焊

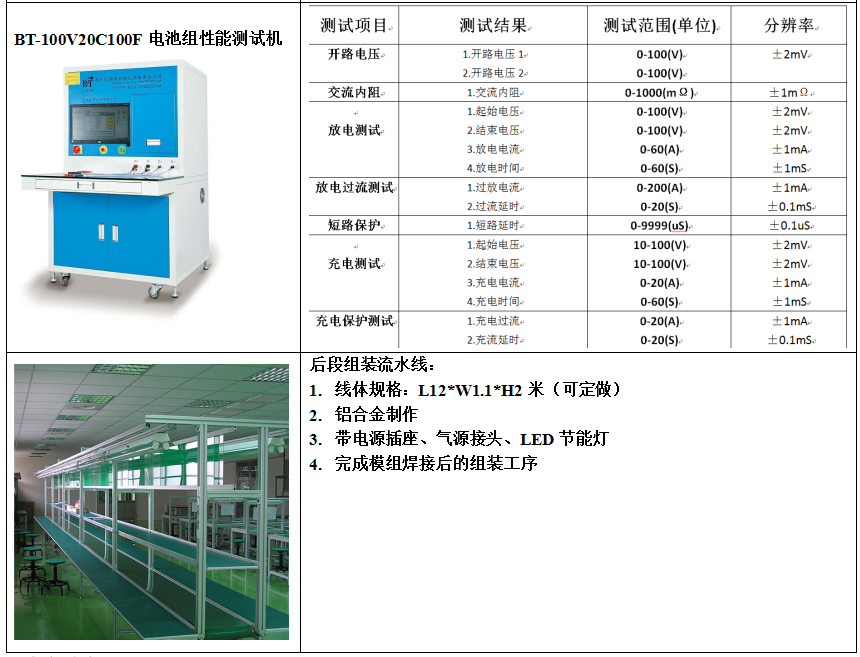

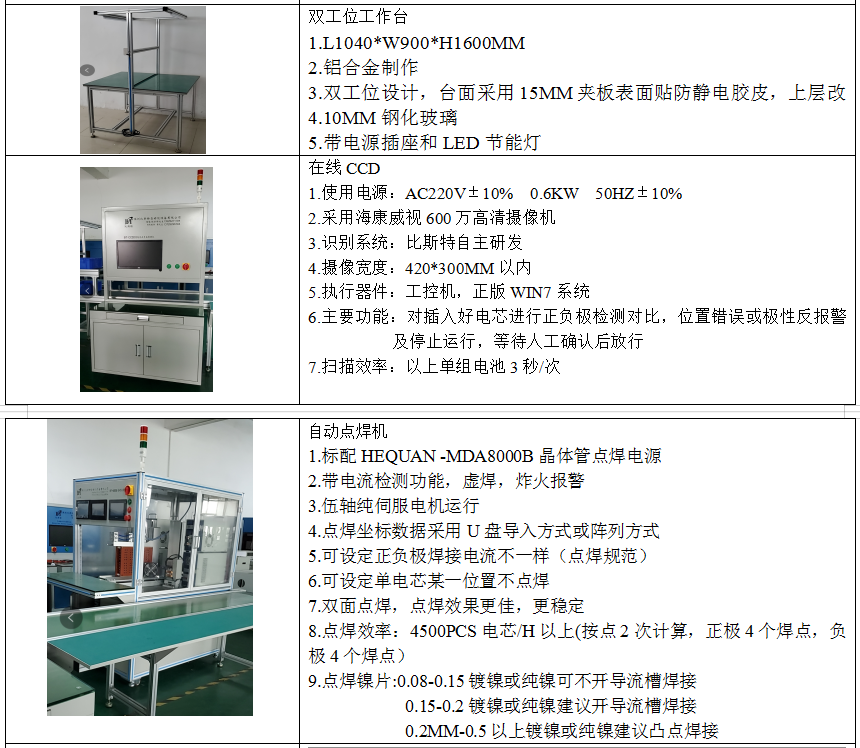

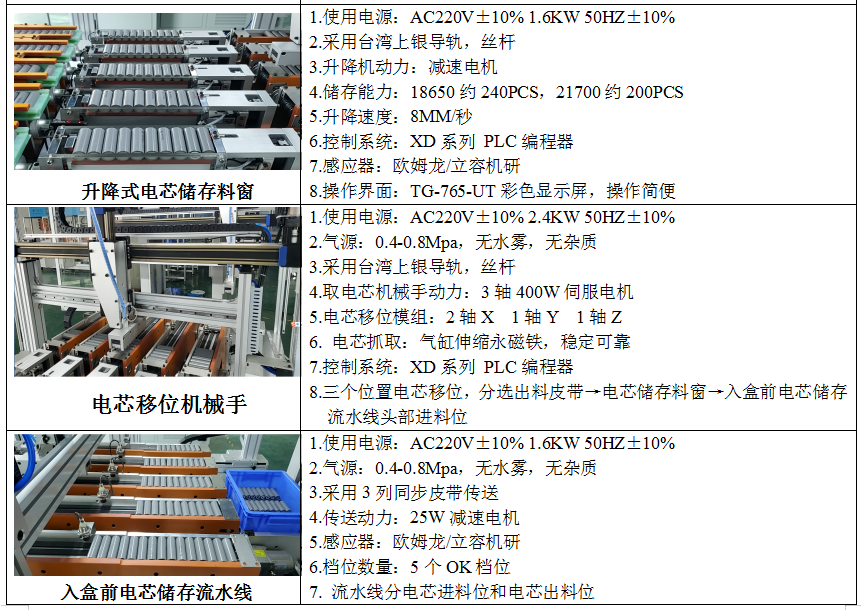

五.機器工作流程：人工將電芯放入面墊機料斗→正極自動貼圓形青稞紙(可關閉此功能)→自動分選電壓內阻(已預留掃碼位置，后續可增加此功能)→按電壓內阻自動分檔位→升降儲存窗儲存電芯→取同一檔位的電芯裝入相應的膠盒→提供升降機自動將裝好電芯的膠盒傳送到人工入支架位置→自動CCD檢測正負極→人工鎳片入模具→自動點焊→電池組性能測試機（可選）

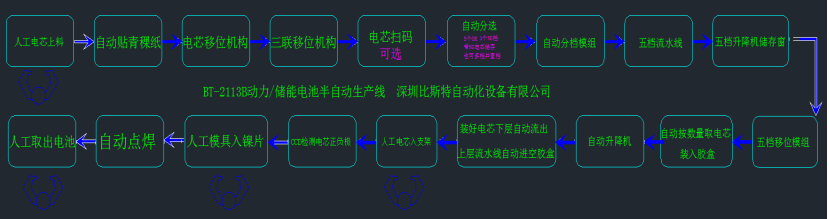

六.生產流程圖：
八.生產效率：約3600-4000PCS
九.設備稼動率：98%
十．人員配備：上料1人，擺鎳片裝支架2人，CCD視覺檢測1人，點焊1-2人，綜合性能測試1人，
后段組裝每個工位1-2人
十一.設備焊接合格率：99.9%
十二.隨機附送
內六角扳手 一套 開口扳手2PCS
PH-18M23L測試針20PCS
螺絲刀大小各1PCS
十三.設備外形尺寸： L10500*W1500*H1860MM
十四.安裝調試和培訓
1) 除另有書面要求外，乙方搬運機器到安裝場所，乙方開箱，甲方負責接收(回簽收貨單)，并準備相關的電.氣.真空.等安裝到場所
2) 乙方負責進行設備的安裝，調試和系統集成
3) 甲方提供500PCS電芯供乙方調試機器(可使用不良品測試)
4) 安裝完成后，雙方對該設備進行小批量試產，小批量試產合格并得到甲方的批準才能投入正式生產
5) 乙方免費為甲方相關人員進行培訓，內容包括設備的正常使用，維護保養，故障分析與排除，操作安全及緊急處理程序等
十五.質量保障
1) 設備的保質期期限為設備驗收合格之日起不低于24個月，人為因素.自然災害.不可抗力因素及易損件除外
2) 易損件界定見附件：設備易損件清單
3) 設備保質期滿后，需要對設備進行升級.改進工作，乙方有義務全力支持，僅收取相應的成本費用
十六.售后服務
1) 乙方提供24小時不間斷電話服務支持
2) 對甲方提出的設備故障保證1小時響應，及時回復恢復時間
十七.技術支持：深圳比斯特自動化設備有限公司
深圳市龍華新區觀瀾街道悅興圍社區富康工業園區46號2樓
